Роутер rt n56u покрокове налаштування. Покрокове налаштування роутера ASUS RT N56U. Системний журнал, Мережеві утиліти

Ми вже кілька разів зустрічалися із мережевим обладнанням компанії ASUS. Цей виробник пропонує сьогодні безліч продуктів за межами материнських плат та інших компонентів, з яких усе починалося. Всі його рішення відрізняє високу якість виготовлення та привабливі технічні характеристики. Проте цього іноді буває недостатньо для успіху, і тоді компанії намагаються придумати щось незвичайне, наприклад в області дизайну.

Наш сьогоднішній герой – роутер RT-N56U – виділяється відразу всіма зазначеними сторонами. У нього цікавий дизайн, високопродуктивна платформа з одночасною підтримкою двох радіодіапазонів та пари портів USB і, звичайно, відмінна якість виконання.

Комплект поставки

Незважаючи на компактні розміри самого роутера, він поставляється в досить великій коробці (31×23,5×8,2 см). На ній наводяться основні технічні характеристики пристрою, гарні фотографії з частковою ламінацією та варіанти використання. Російською є лише короткий опис.

В комплект поставки входить роутер, підставка для вертикальної установки, блок живлення 19 В 1,58 А, плоский мережевий кабель, компакт-диск з ПЗ, листівка швидкого встановлення і гарантійний талон. Зазначимо, що блок живлення має роз'єм, що досить рідко зустрічається, і нестандартні параметри.

При необхідності оновлення прошивок та утиліт можна завантажити із сайту виробника. Утиліти призначені для пошуку роутера в мережі, налаштування клієнтів WPS, підключення принтера, відновлення прошивки, керування системою завантаження файлів.

Зовнішній вигляд

Компанія ASUS відома своїм нестандартним підходом до дизайну; так ось ця хвиля докотилася і до роутерів. RT-N56U є у певному сенсі витвір мистецтва. Його компактний блискучий корпус явно привертатиме увагу ваших гостей своєю незвичайною формою та фактурою.

Для кращого вигляду роутер має єдиний варіант розташування – вертикально на підставці, глянсовою поверхнею користувача. Розміри цієї сторони пристрою становлять 17,5×14,5 сантиметрів, а товщина варіюється від 1,1 до 2,6 см. Якщо говорити про підставку, то необхідна глибина полиці для надійної установки становитиме близько 6,5 см.

На лицьовій стороні знаходяться шість індикаторів стану пристрою та сріблястий логотип ASUS. Світлодіоди не яскраві та добре вписуються в концепцію пристрою. На лівому торці знизу є кнопка WPS для підключення бездротових клієнтів, а праворуч знаходяться всі порти для підключення. Незважаючи на компактний розмір, тут можна багато чого знайти – гігабітні мережеві порти (один WAN і чотири LAN, усі мають вбудовані індикатори), два порти USB 2.0, кнопку скидання та вхід блоку живлення.

Якщо розглядати дизайн в цілому, то з погляду краси він чудовий. Однак у реальному використанні, а не на стендах виставок все не так добре. Компактний розмір пристрою і вертикальна установка роблять нестійкою конструкцію при підключенні декількох мережевих кабелів, не кажучи вже про USB. Та й виглядати такий «спрут» буде вже не так ефектно.

Апаратна конфігурація

Дану модель досить складно розібрати, так що для з'ясування подробиць начинки ми використовували логі завантаження роутера, Інтернет та звіти тих користувачів, які не злякалися розібрати цей витончений пристрій. Центральний процесор роутера – Ralink RT3662F. Він працює на частоті 500 МГц, а обсяги оперативної та флеш-пам'яті становлять 128 та 8 МБ відповідно. Вбудований процесор радіоблок у разі запрограмований працювати на діапазоні 5 ГГц як 2T3R. Для реалізації 2,4 ГГц є мікросхема Ralink RT3092L, що підтримує 2T2R. Обидва порти USB забезпечує підтримкою також головний процесор. Додатково на друкованій платі встановлено гігабітний комутатор Realtek RTL8367F. З міркувань дизайну пристрій має вбудовані антени, розташовані на друкованій платі.

Ефективне охолодження моделі забезпечується тільки у варіанті вертикальної установки – у цьому випадку працюють розташовані на нижньому та верхньому торцях решітки. Роутер невеликий і при високому навантаженні цілком можливий перегрів і нестабільна робота.

З прошивками для RT-N56U ситуація непроста. Виробник вибрав не дуже зручний для користувача шлях створення різних версій для різних ринків/цілей. У більшості тестів цього матеріалу, якщо не зазначено інакше, ми використовували прошивку 7.0.1.32, призначену для Росії.

Налаштування та можливості

Для налаштування пристрою використається звичний web-інтерфейс. У ньому передбачено використання кількох мов, включаючи російську. Зазначимо наявність вбудованої довідкової системи, що описує більшість представлених сторінках опцій. Після першого увімкнення або скидання конфігурації користувачеві пропонується помічник для простого настроювання основних параметрів, зокрема доступу до інтернету та бездротових мереж. Є можливість доступу до веб-інтерфейсу з Інтернету. Номер порту для цього випадку можна змінити.

На головній сторінці представлена ​​схема вашої мережі, що включає роутер, інтернет, клієнтів та підключені USB-пристрої. Схема інтерактивна та дозволяє легко перевірити деякі поточні налаштування та змінити їх. Наприклад, по клацанню на значку «клієнти» відкривається список виявлених роутером пристроїв з іменами та адресами, для яких можна встановити пріоритет мережі або блокувати доступ.

Крім кнопки для переходу до сторінок розширених налаштувань, на головному екрані є ще кілька великих установок. "AiDisk" допомагає вибрати параметри доступу до USB-дисків та налаштувати DDNS через сервіс компанії ASUS. "Медіасервер UPnP" включає вбудовані сервери DLNA/UPnP AV/iTunes. Управління смугою пропускання EzQoS дозволяє користувачеві налаштувати пріоритети мережного доступу додатків. Докладніше про цю функцію ми поговоримо нижче.

Повний список для встановлення параметрів пристрою містить більше трьох десятків сторінок, зібраних у сім груп. Налаштування локального мережного інтерфейсу звичайні: можна змінити IP-адресу, налаштувати сервер DHCP для роздачі адрес клієнтам, вибрати додаткові параметри маршрутизації. З останніх відзначимо додавання власних маршрутів (якщо раптом автоматичне їх отримання DHCP від ​​провайдера не спрацювало), підтримку мультиадресної трансляції (включаючи Wi-Fi) і активацію сервісу трансляції потоків UDP в HTTP. Останній дуже допомагає для перегляду IPTV через бездротову мережу.

Роутер має два незалежні бездротові інтерфейси, що працюють на частотах 2,4 і 5 ГГц. Налаштування для них дублюються на подібних сторінках, причому параметри можна вибирати різні, наприклад, імена мереж та режими шифрування. Тож опишемо лише одну «копію». Користувачеві доступний вибір імені мережі (включаючи можливість його сктития), режиму (b/g/n та a/n відповідно), ширина каналу (20, 20/40 або 40), номера каналу (основного та розширеного), режиму автентифікації ( від відкритої мережі до корпоративних версій WPA/WPA2 та 802.1x через сервер RADIUS), налаштування потужності передавача. Безпеку можна підвищити, запрограмувавши «білий» або «чорний» список MAC-адрес клієнтів.

До набору додаткових параметрів входить установка розкладу роботи - користувач вказує дні тижня та часовий інтервал, коли точка доступу працюватиме. Бездротовий модуль підтримує технологію WPS для швидкого безпечного підключення клієнтів, а також WDS для організації розподіленої бездротової мережі.

Режими порту WAN для підключення до мережі Інтернет включають всі сучасні варіанти - статична або динамічна IP-адреса, PPPoE, PPTP і L2TP. Користувач може змінити MAC-адресу, вибрати IP-адреси та додаткові параметри для VPN-клієнтів. Відзначимо підтримку приставок IPTV – у спеціальному пункті меню потрібно вибрати порт LAN, до якого вона підключається (один або два).

Забезпечити доступ до внутрішніх послуг можна через знайомі технології перемикання або трансляції портів. У другому випадку можна «прокинути» відразу діапазон портів, а номери зовнішніх та внутрішніх можуть бути різні. Розмір таблиць формально не обмежений. При необхідності можна помістити одного з внутрішніх клієнтів у DMZ, тоді на нього транслюватимуться всі вхідні з'єднання (крім жорстко вказаних у правилах трансляції). Для зручного доступу до роутера та мережі з інтернету є вбудований клієнт DDNS, що допомагає зберегти постійне доменне ім'я за динамічної зовнішньої IP-адреси. Пристрій підтримує UPnP для автоматичної трансляції портів. Не забуваймо, що незважаючи на зручність, ця можливість недостатньо контрольована у більшості домашніх роутерів.

Для високопродуктивного пристрою можуть бути актуальні функції з управління смугою пропускання. Ми згадували вище про фірмову технологію EzQoS. Вона дозволяє користувачеві поставити деякі види трафіку в пріоритет - ігри, Інтернет-програми, доступ до диска, голосові та відеопотоки. На жаль, ніяких подробиць роботи цієї функції немає і зрозуміти як же пристрій визначає дані типи трафіку неможливо. Більш корисним буде вбудований моніторинг трафіку – він показує поточні швидкості або статистику за останні дні по кожному інтерфейсу окремо, включаючи два бездротові.

Другий варіант, що також не відрізняється наявністю документації, дозволяє задати правила QoS у вигляді поєднання IP-адреси джерела і порту призначення і призначити їм один з пріоритетів - низький, звичайний, високий. Є ще третій варіант – вказівка ​​на пріоритет для клієнтів. Але і тут нам не вдалося помітити роботу контролю трафіку з двома клієнтами з запущеними p2p-клієнтами.

Про можливості використання зовнішніх USB-накопичувачів ми розповімо далі у відповідному розділі.

П'ята група налаштувань відповідає за вбудовані системи безпеки. Перший фільтр працює з URL, що дозволяє блокувати доступ до небажаних ресурсів через HTTP. Адміністратор може вказати дні тижня та два діапазони часу, коли фільтр буде активним. При цьому користувачеві не повідомлятиме жодної інформації про відсутність доступу до ресурсу. Друга можливість - складання списку MAC-адрес клієнтів, які будуть блокуватися або допускатися в локальному сегменті мережі.

Можна також скласти правила для чорного або білого списку, що працює на сегменті LAN-WAN. У правилах вказуються IP-адреса джерела, порти джерела, IP-адреса призначення, порти призначення та протокол. Адреси можна вказувати підмережами з використанням знака *, а порти можуть бути як одиночні, так і діапазоном. Це дозволяє блокувати певні сервіси в інтернеті або дозволяти лише певні. Для всіх правил відразу можна вказати дні тижня та інтервал часу, коли вони будуть активні. Можливості додати деяких клієнтів до списку винятків не передбачено.

Набір системних опцій стандартний - зміна пароля адміністратора, встановлення годинника, оновлення прошивки, збереження/відновлення/скидання конфігурації. Окремим пунктом йде вибір режиму роботи пристрою – роутер із NAT, звичайний маршрутизатор (NAT заборонено, всім клієнтам потрібні офіційні адреси), точка доступу.

В окрему групу виділено журнали подій та довідкові таблиці стану пристрою. Основний журнал повністю повторює системний із вбудованого Linux. З одного боку, це, звичайно, непогано, оскільки дозволяє отримати досить детальну інформацію про роботу, проте для більшості користувачів у ній все-таки буде надто багато повідомлень для зручного аналізу ситуації. Тим більше, що ніяких зовнішніх комунікацій з журналом зробити не можна (тільки зберегти локально з web-інтерфейсу), а загальний його розмір обмежений. Друга та третя сторінка цієї групи – список клієнтів сервера DHCP та підключених по бездротовому зв'язку пристроїв. На четвертій сторінці можна перевірити стан таблиці трансляції портів. У ній представлені як задані користувачем правила, і автоматично призначені клієнтам по UPnP. Остання сторінка показує поточну таблицю маршрутизації.

Робота з USB-пристроями

Одним із варіантів використання портів USB є підключення зовнішніх накопичувачів. Підтримуються файлові системи FAT32, NTFS, EXT2/3, зокрема і запис. На зовнішньому жорсткому диску може бути кілька розділів. Пристрій дозволяє надавати доступ до даних SMB/CIFS та FTP. Якщо якийсь із них не потрібний - можна його відключити. Можна змінити мережне ім'я та назву робочої групи. Підтримка Unicode дозволяє не перейматися відображенням символів національного алфавіту. За замовчуванням дозволено повний доступ до всіх підключених дискових томів. У цьому випадку кожен з них видно в мережі як ресурс з ім'ям AiDisk_aN, де N - внутрішній номер тома.

Якщо ви дозволяєте FTP, то потрібно врахувати, що він працює також і на зовнішньому інтерфейсі, тобто всі користувачі вашого сегменту мережі або інтернету зможуть отримати до нього доступ. Тож не забувайте встановлювати складні паролі. Якщо зовнішній доступ не потрібен, але хочеться мати локальний FTP, то краще блокувати доступ ззовні, налаштувавши переадресацію 20 та 21 порту на неіснуючу локальну адресу. На жаль, брандмауер у цій ситуації не допомагає.

За потреби можна вибрати режим із перевіркою імені та пароля користувачів. Відповідну базу потрібно завести у самому роутері. Права встановлюватимуться окремо для SMB та FTP. У цьому режимі по мережі не будуть доступні файли з кореня підключеного вінчестера, а власне ресурси будуть створюватися з директорій, що знаходяться в корені. Якщо немає жодної – то роутер сам створить папку «share», яка буде використовуватися навіть для додаткових сервісів пристрою, описаних далі.

Швидкість роботи в режимі мережного накопичувача ми перевіряли шляхом запису та читання великого файлу. Використовувався зовнішній USB 2.0 вінчестер, який при використанні на комп'ютері показує продуктивність близько 35 МБ/с (з файловою системою NTFS). Результати представлені на графіку.

Як видно з цифр, швидкість роботи не дуже висока. Максимум можна досягти 14-16 МБ/с на читання та 10-12 МБ/с на запис. Тому для роботи з великими обсягами інформації пристрій не дуже добре підходить.

Накопичувачі, що підключаються, можна використовувати для зберігання медіабібліотеки з доступом за протоколом DLNA/UPnP AV та програми iTunes. Ніяких спеціальних налаштувань у цих сервісів немає лише один загальний вимикач. Індексуються всі файли всіх томах. Список сумісних форматів досить великий. Зокрема, він має JPEG, MP3, AAC, M4A, WMA, FLAC, AVI, MPEG, MP4, MKV, WMV, TS, M2TS. Для коректної роботи російських тегів в аудіофайла необхідно записувати їх в Unicode. Продуктивності є достатньо і для перегляду HD-відео. Однак це навантаження все-таки досить велике і водночас краще більше нічого «важкого» не робити. У iTunes набір традиційно менший – MP3, AAC та M4A.

Для домашніх користувачів певний інтерес може представляти можливість завантаження файлів за протоколами HTTP/FTP/BitTorrent без ПК. Спочатку необхідно включити її через web-інтерфейс роутера. Для керування завданнями необхідно використовувати утиліту Download Master, яка встановлюється на комп'ютер. На жаль, чехарда із версіями характерна і для неї. У нашому випадку потрібно було використовувати не останню доступну версію комплекту утиліт, а спеціально призначену для «російських» прошивок 4.1.5.3. Жодних налаштувань у утиліти та сервісу немає. Так, не можна змінити номери портів, обмежити швидкість, вибрати папку.

Одночасних активних p2p-задань може бути лише п'ять, але у чергу можна додати і більше. Роздача здійснюється лише під час завантаження. Надана клієнтом інформація включає відсоток завершення, швидкість закачування, оцінка часу закінчення. Завдання можна ставити на паузу та запускати знову. Розклад роботи сервісу не передбачено. Як ви бачите - можливості зовсім базові і про жодне серйозне навантаження зі штатним клієнтом мови йти не може. При роботі на 12 Мбіт/с каналі «Білайн Інтернет» швидкість завантаження може досягати максимальної можливої ​​для цього каналу. Доступ до Інтернету продовжує працювати стабільно. На другому доступному нам каналі ми змогли отримати швидкість завантаження файлів вбудованим клієнтом на рівні 2,5-3 МБ/с (проти 9 МБ/с на ПК через той самий роутер з тим самим завданням). Жодних негативних наслідків цього навантаження на роутер не було.

Другий варіант використання порту USB – підключення принтера або МФУ. На відміну від багатьох аналогічних моделей, із цим роутером можна реалізувати повноцінне використання МФУ – і друк, і сканування. Однак це вимагатиме установки на ПК спеціального програмного забезпечення-клієнта. Спільно з Canon MP510 нам вдалося використати і принтер, і сканер по мережі. Справді дуже зручне рішення.

У спеціальній версії прошивки 3.5.0.1 та останньому міжнародному 1.0.1.7c релізі є вбудована підтримка USB-модемів для організації доступу до інтернету через мережі 3G. У цьому випадку працює єдиний сценарій - отримання інтернету через 3G та роздача по кабелях (всі п'ять провідних портів - в режимі LAN) та Wi-Fi. Проте, найімовірніше, будуть реалізовані й інші варіанти. Список сумісних моделей модемів не дуже великий, однак AnyDATA ADU-300A, що опинився під рукою, з карткою Skylink успішно заробив після невеликого підбору параметрів. Звичайно, швидкість роботи в даному сценарії обмежує саме модем і мобільний провайдер - для гігабітного роутера кілька мегабіт по суті нічого не значать.

Зазначимо, що USB-хаби не підтримуються, а потужність, що підводиться до роз'ємів, досить велика - з жодним перевіреним 2,5″ вінчестером проблем не було. Для безпечного відключення USB-накопичувача можна використовувати відповідну кнопку у веб-інтерфейсі або програмі Download Master.

Оскільки пристрій має досить продуктивну платформу, можна скористатися вбудованим доступом до консолі і встановити на роутер систему управління пакетами Optware або інші утиліти. У цьому випадку користувач зможе використовувати зручніший і функціональніший клієнт завантаження файлів або інші сервіси.

Продуктивність

Підключення та робота з «Білайн Інтернет» не викликає проблем – підтримуються і PPTP та L2TP. Швидкість роботи відповідає тарифу (у нашому випадку - 12 Мбіт/с), робота p2p-клієнта на ПК стабільна, швидкість каналу використовується повністю, кількість підключень перевищує 1500. Для перегляду IPTV найпростіше використовувати програму SimpleTV і настроївши в роутері проксі з UDP в HTTP .

Перевірка роутера на більш інтенсивному p2p-трафіку (100 завдань у uTorrent без обмежень за швидкостями та підключеннями) показала, що він здатний завантажувати дані на швидкостях близько 10 МБ/с, що відповідає нашому 100 Мбіт/с каналу з прямим підключенням. При цьому можна було комфортно користуватися інтернетом, а інтерфейс пристрою залишався таким же чуйним, як без навантаження.

Перевірка максимальних можливостей пристрою проводилася зазвичай з використанням синтетичного тесту IxChariot. Досліджувалися всі режими підключення до мережі Інтернет – пряме, PPPoE, PPTP та L2TP. Перш ніж обговорити цифри з прошивкою 7.0.1.32, скажімо пару слів про інші версії - 1.0.1.4o (на момент публікації статті вже була доступна 1.0.1.7c, але ми не встигли її докладно розглянути) і 7.1.1.71. Перша їх у цілому трохи «швидше», ніж російська, а друга мало відрізняється. Так що за цим параметром вибирати з немає сенсу, якщо тільки у вас не пряме підключення і гігабітний або PPPoE канал, в цьому випадку краще міжнародна версія 1.0.1.4o.

Тестування на нашому стенді показало, що модель, що розглядається, без сумніву є сьогодні однією з найбільш продуктивних. Вона із запасом забезпечить повне використання 100 Мбіт/с каналу для прийому або передачі в більшості режимів підключення. Особливо відзначимо високу швидкість роботи з PPTP/L2TP. Колись про такі показники можна було лише мріяти. Ці технології доступу в Інтернет залишаються в Росії досить популярними і зараз, тому ASUS RT-N56U можна сміливо рекомендувати для високошвидкісних тарифів з їх використанням.

В усіх випадках непрямого підключення забезпечується підтримка роботи з локальною мережею провайдера. Розподіл швидкостей при одночасному прийомі даних із сегмента провайдера та з інтернету не викликає нарікань.

Але, зрозуміло, одним з найцікавіших питань залишається продуктивність бездротових модулів у моделі. Формальні характеристики - 2T2R для 2,4 ГГц та 2T3R для 5 ГГц. Параметри за замовчуванням дозволяють використовувати на 2,4 ГГц лише один радіоканал. Так що перед тестом ми встановили режим "20/40 Авто" та WPA2-PSK для кожного радіомодуля. Для більш повної картини ми перевірили швидкість роботи з усім доступним нам на даний момент обладнанням: AirPort (у складі MacBook Air 2010), D-Link DWA-140, Intel 5300, LevelOne WUA-0603, NETGEAR WNA1100, TP-Link TL- WN821N. Всі ці моделі здатні працювати на 2,4 ГГц, а пара з них – і на 5 ГГц. AirPort тестувався під Mac OS X та Windows. Почнемо з діапазону 2,4 ГГц.

Максимальні показники під час роботи у одному напрямку становлять 130-145 Мбіт/с. Сучасні рішення 802.11n дозволяють впевнено говорити про те, що сьогодні ці пристрої можуть працювати швидше за провідну 100 Мбіт/с мережі, що не може не радувати. Але для досягнення високих швидкостей необхідно використовувати «правильне» обладнання і ASUS RT-N56U якнайкраще підходить на цю роль. Що приємно, навіть з 1T1R адаптерами швидкість також досить висока – близько 70 Мбіт/с, що приблизно втричі перевищує швидкість попереднього покоління – 802.11g.

Цікаво, що зможе показати пристрій на 5 ГГц.

Ніяких слів, крім «чудово», не спадає на думку після перегляду цих результатів. У RT-N56U ми знайшли нового лідера бездротового зв'язку - максимальна швидкість від роутера до клієнта може досягати 160 Мбіт/с, а у зворотному напрямку і того більше - 200 Мбіт/с (позначається асиметричність радіоблоку роутера). Це є унікальний результат сьогодні. Ось що означає розвиток технологій. Звичайно, до гігабітної провідної мережі ще дуже далеко, проте якщо порівнювати з минулим бездротовим стандартом, то швидкість зросла у вісім разів!

Висновки

Думаю, що ні в кого не залишилося сумніву, що пристрій дуже сподобався. Компанія створила продукт, в якому поєднується оригінальний дизайн, широкі можливості та висока продуктивність. За поєднання цих переваг ASUS RT-N56U заслуговує на нашу нагороду.

Звісно, ​​довелося піти на деякі компроміси. Зокрема, дизайн чудовий зовні, але насправді підключення п'яти мережевих кабелів і пари USB помітно знизить ефект захоплення від унікально компактного корпусу. Хоча якщо використовувати лише один кабель для підключення до інтернету, то пристрій продовжуватиме радувати око, особливо якщо взяти комплектний плоский патч-корд.

Прошивка роутера також справляє гарне враження своїми можливостями та стабільною роботою. У неї вбудована підтримка всіх сучасних варіантів підключення до мережі Інтернет, IPTV, доступу до мережі провайдера у VPN-режимах та багато іншого. Єдине, чого хотілося б побажати - додати трохи опцій для деяких сервісів, наприклад FTP, і вдосконалити систему журналів.

Наявність двох портів USB дозволить користувачеві додати ще кілька цікавих функцій для свого роутера – використовувати його як найпростіший файловий сервер або сервер друку з підтримкою МФУ. Швидкість читання/запису даних відносно невисока, але як невелике резервне сховище він підійде. Також можна використовувати вбудований FTP-сервер для доступу до даних через інтернет. У разі присутності в домашній мережі DLNA-плеєрів, ви зможете реалізувати на базі роутера відповідний сервер. Для фотографій, музики та нескладного відео він цілком підійде. За бажання можна транслювати і HD-відео, але через великий обсяг файлів з ними не дуже незручно працювати по мережі. Вбудована система завантаження файлів може використовуватися для неспішного завантаження невеликих файлів, її можливості також дуже прості за сучасними мірками.

Частково дрібні недоробки прошивки можна виправити установкою сторонніх пакетів програм, але ця операція є відносно складною для масового користувача. Хоча, природно, потужна начинка якнайкраще підходить для цього.

Апаратна конфігурація пристрою дозволяє використовувати одночасно два радіомодулі - на 2,4 та 5 ГГц. Сьогодні подібні моделі з'являються все частіше, але RT-N56U був одним із перших. У тестуванні роутер показав дуже високу продуктивність маршрутизації, що дає змогу рекомендувати його для високошвидкісних тарифів. Дана модель дозволить вам повністю використовувати 100 Мбіт/с канал із усіма варіантами підключення. Немає проблем і з інтенсивною роботою у пірінгових мережах.

Особливо відзначимо високу швидкість роботи бездротових модулів - тестування показало цифри на рівні 150 Мбіт/с для діапазону 2,4 ГГц та до 200 Мбіт/с на 5 ГГц. Ці результати - одні з найвищих сьогодні. Але для їх досягнення знадобиться високошвидкісний адаптер на стороні клієнта.

ASUS RT-N56U вже доступний у вітчизняних магазинах. Середня роздрібна вартість у Москві, актуальна на даний момент читання вами даної статті, становить $81().

ASUS RT-N56Uпредставляє собою роутер з можливістю забезпечення підключення комп'ютерів та інших пристроїв за допомогою мережевого кабелю та WiFi. Маючи достатню функціональність, ASUS RT-N56U цілком можна використовувати як роутер для домашніх мереж та точки доступу в офісних мережах.

Ця порада розповість про покрокову налаштування ASUS RT-N56U.

Для того щоб налаштувати ASUS RT-N56U, достатньо виконати такі дії:

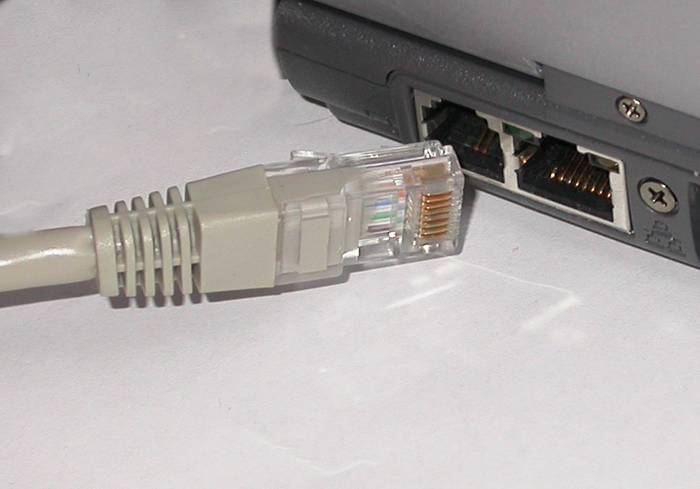

  1. Підключіть комп'ютер до одного з портів LAN.
  2. Відкрийте браузер і введіть в адресному рядку 192.168.1.1 (якщо раніше не змінювали налаштування мережі).
  3. Увійдіть у режим конфігурування роутера, ввівши логін та пароль (за замовчуванням обидва ці значення - "admin").
  4. Цілком можливо, що у вас на екрані з'явиться вікно швидкого налаштування Інтернету, в якому ви повинні натиснути на "Перейти":
  5. За замовчуванням, ASUS RT-N56U налаштований так, щоб автоматично отримувати мережну адресу від провайдера або іншого мережного пристрою в мережі (включено DHCP). Однак, якщо ви досі не підключили мережевий провід WAN, то ви побачите відповідне повідомлення і буде доступна можливість налаштування вручну. Цей пункт і вибираємо:
  6. Задаємо пароль користувача admin, під яким надалі будемо робити налаштування роутера RT N56U. Раджу придумати пароль складніше і, звичайно ж, записати його (щоб уникнути втрати забудьку):
  7. Залишаємо вибраним пункт "Бездротовий роутер (за замовчуванням)" та натискаємо на "Далі":
  8. Декілька секунд:
    і буде доступний вибір типу підключення. На цьому кроці ви повинні вибрати саме той тип, за яким ваш пристрій буде підключено до провайдера (або офісної мережі).
    У моєму випадку, роутеру необхідно призначити статичний IP-адресу, що я і виконав, вказавши його та адресу DNS-сервера:
  9. Далі вам надасться можливість налаштування бездротової мережі (WiFi) в ASUS RT-N56U, яка є наступним кроком у ваших діях:
  10. Дайте назву вашому пристрою (саме під призначеним вами ім'ям ваш роутер з'являтиметься у списку доступних WiFi-мереж). Рекомендую змінити стандартне "ASUS" на будь-яке інше за вашим бажанням. Також призначте пароль, який використовуватиметься для захисту роутера від небажаних гостей, які бажають скористатися вашим WiFi.

    За замовчуванням, у цій версії прошивки використовується шифрування WPA2-Personal AES, яке на поточний момент забезпечує достатню безпеку (при призначенні не дуже простих паролів) для захисту від зламування пристроїв:

  11. Перевіряємо всі налаштування і, якщо все правильно, натискаємо на "Далі":
  12. Роутер буде перезавантажено.
  13. Тепер підключаємо мережевий кабель до порту WAN і переконуємося в тому, що Інтернет став доступним для тих комп'ютерів, які підключені до портів LAN. Також перевіряємо наявність нової мережі WiFi з раніше обраною вами назвою і намагаємося підключитися до неї, використовуючи призначений раніше пароль.

Як бачимо, налаштувати роутер ASUS RT-N56Uне так вже й складно!

Незважаючи на свою поширеність, для багатьох користувачів маршрутизатори все ще є дивиною, що вимагає складної установки та подальшої зміни конфігурації. Насправді зробити це самостійно зовсім нескладно.

У цій статті ми розглянемо покроковий процес початкової підготовки пристрою та проведемо вас через усі необхідні для нього налаштування.

Комплектація роутера та його вид

Роутери даної лінійки відрізняються не лише своєю функціональністю, але й сучасним стильним дизайном. Чорний глянсовий корпус із хвилястою фактурою добре впишеться у будь-який інтер'єр. На передній панелі розташовані сині індикатори, що відображають роботу підключених мереж та USB-пристроїв. Встановлюється маршрутизатор вертикально за допомогою спеціальної підставки.

У його комплект входять:

  • роутер;
  • підставка для вертикальної установки;
  • мережевий кабель;
  • блок живлення;
  • диск із необхідним софтом;
  • гарантійний талон.

Підключення та підготовка до роботи

Після розпаковування спочатку необхідно підключити пристрій.

Для цього слід простим крокам:

На цьому початкову підготовку закінчено.

Вхід у налаштування

Тепер переходимо до процесу настроювання. Щоб правильно відображати пристрій, мережна карта комп'ютера повинна знаходитися в автоматичному режимі.

Перевірити та змінити це можна так:


Налаштування Інтернет

Загальне налаштування мережі досить просте. Для цього лише необхідно завантажити файл конфігурації. Він налаштує всі параметри за замовчуванням.

Щоб переконатися в їх правильності, потрібно перейти до розділу «Інтернет» і потім «Підключення», і перевірити такі поля:

  • у полі "Тип WAN-підключення" повинна бути обрана опція "Автоматичний IP";
  • у полях «Включити WAN/NAT/UPnP» має бути вибрано «Так»;
  • також "Так" для "Підключатися до DNS-сервера автоматично";
  • у графі "Автентифікація" - "Відсутня";
  • якщо якісь із налаштувань було змінено – натискаємо «Застосувати».

Якщо проводиться налаштування роутера ASUS RT N56U для білайн, то меню підключення має виглядати так:

  1. у рядку «Тип WAN підключення» вказуємо «L2TP або PPTP»;
  2. для «IP адреса WAN» та «DNS WAN» має бути обрана опція «Отримати автоматично»;
  3. у полі «Обліковий запис та з'єднання» залишаємо логін та пароль, надані провайдером;
  4. «Спеціальні вимоги» – зберігаємо цю адресу сервера: "tp.internet.beeline.ru".

Бездротова мережа

Для налаштування бездротової мережі слідуємо наступній інструкції:


Важливо! При виборі цієї назви варто звернути увагу на невеликий нюанс: деякі пристрої, як, наприклад, планшети або телефони не завжди коректно визначають мережу, якщо назва точки доступу починається з великої літери. Краще почати його з великою, щоб уникнути подібних проблем.

  • після зміни назви, подбаємо про безпеку підключення – переходимо в «Метод автентифікації» та встановлюємо «WPA2-Personal»;

Зверніть увагу! Паролем до підключення будуть дані, які ми вводили в 4 пункті.

  • налаштування завершено, підтверджуємо зміни.

Після закінчення процесу вмикаємо пошук бездротової мережі, щоб переконатися у правильному відображенні пристрою. Роутер має з'явитися у списку. Клікаємо на назву нашої нової мережі та вибираємо «Підключити». Вводимо пароль і чекаємо на з'єднання.

IPTV

Про підключення IPTV доведеться подбати вручну, адже за умовчанням ця функція неактивна.

Щоб увімкнути її:

  • переходимо до «Локальної мережі»;
  • вибираємо вкладку IPTV;
  • у розділі «Спеціальні додатки» знаходимо пункт «Включити багатоадресну маршрутизацію» та активуємо його;
  • натискаємо "Застосувати", щоб зберегти зміни.

Після підключення цієї функції необхідно обов'язково змінити бітрейт потоку. Встановлена ​​за замовчуванням швидкість (20 мегабіт/с) може викликати перебої у роботі IPTV. Змінити її можна у вкладці "Switch Control", де навпроти двох параметрів - "Unknown multicast storm control" та "Multicast storm control" необхідно обнулити значення.

Також варто перевірити налаштування частотного діапазону, вони повинні мати вигляд:

  • навпаки опції "Включити IGMP Snooping" - "Включити";
  • в «Швидкість багатоадресної передачі даних» встановити оптимальний параметр – OFDM 36 (або на власний розсуд).

Як скинути налаштування роутера ASUS RT N56U

Необхідність скинути налаштування маршрутизатора може виникати з різних причин. Наприклад, роутер бу і вже має змінену конфігурацію. Щоб не налаштовувати все вручну, досить просто скинути її до заводу.

  1. звертаємо увагу на задню панель пристрою, поруч із входами для кабелів знаходиться слово "Reset" і невелика дірочка для скидання налаштувань;
  2. готуємо ручку або інший інструмент, що підходить за розмірами;
  3. включаємо роутер і чекаємо на його завантаження;
  4. після цього затискаємо кнопку "Reset" на 30 секунд;
  5. про успішність операції сповістять індикатори, що миготять, і пристрій перезавантажиться.

Відео: як прошити роутер

Змінюємо пароль для входу

За промовчанням паролем до сторінки з налаштуваннями маршрутизатора є "admin".

Щоб змінити його:

  • переходимо до розділу «Адміністрування»;
  • у вкладці «Система» знаходимо «Пароль»;
  • у полях «Новий пароль» та «Підтвердження пароля» вводимо новий варіант;
  • зберігаємо зміни.

Оновлюємо прошивку

Оновлення прошивки – процес не такий складний, як це може здатися на перший погляд. Нам знадобляться файл конфігурації та прошивки.


Важливо! Не відключайте живлення маршрутизатора під час процесу.

Після оновлення прошивки приступаємо до налаштування роутера. Для цього можна скористатися спеціальним конфігураційним файлом, що завантажується через даний інтерфейс.

Інструкція:

  • зберігаємо файл на комп'ютері;
  • підключаємо ПК до LAN-порту маршрутизатора;
  • натискаємо на номер нагорі сторінки та переходимо у вкладки «Керування налаштуваннями» і далі «Відновлення налаштувань»;
  • тут клацаємо на "Виберіть файл" і вказуємо папку на комп'ютері, де він збережений;
  • «Відправити» і чекаємо на автоматичне перезавантаження системи.
  • після зміни налаштувань за допомогою файлу, для входу використовуйте логін та пароль «admin».

Зверніть увагу! Після цього процесу на ASUS RT-N56U будуть встановлені стандартні заводські налаштування. Вони дозволяють підключатися до роутера будь-яким бездротовим пристроям без необхідності вводити пароль. Як вимкнути цю функцію та встановити новий пароль ми розглядали раніше.

Відео: ASUS RT-N56U Dual-Band Wireless

Підключення USB-пристроїв

Цей роутер має два USB 2.0, розміщені на панелі поруч із входами для кабелів.Ви можете використовувати їх для підключення зовнішнього жорсткого диска або принтера. Для використання USB-програм необхідно активувати AiDisk, після чого диск буде доступний через Інтернет.

Зробити це можна так:

Для того, щоб потрапити до веб-інтерфейсу роутера, необхідно відкрити ваш Інтернет браузер і в рядку адреси набрати 192. 168.1.1, Ім'я користувача - admin , Пароль - admin(за умови, що роутер має заводські установки, і його IP не змінювався).

Налаштування Wi-Fi на роутері

В інтерфейсі роутера необхідно зайти у вкладку зліва Додаткові параметри Бездротова мережа.

Виставляємо параметри таким чином:

  1. Поле SSID: вводимо назву бездротової мережі Значення у цьому полі можна змінювати.
  2. Метод автентичності: WPA2-Personal
  3. Шифрування WPA: TKIP або AES
  4. Попередній ключ WPA:Ви повинні ввести будь-який набір цифр, довжиною від 8 до 63. Їх також необхідно запам'ятати, щоб Ви могли вказати їх під час підключення до мережі.
  5. Натискаємо нижче кнопку Застосувати

Налаштування підключення до Інтернету

В інтерфейсі роутера необхідно вибрати вкладку зліва Додаткові параметри, у списку вибираємо WAN.

Налаштування PPPoE підключення

  1. Тип WAN-підключення: PPPoE
  2. Отримати IP адресу WAN автоматично: Yes
  3. Ім'я користувача:Ваш логін за договором
  4. Пароль:Ваш пароль за договором
  5. MTU: 1472
  6. Зберігаємо налаштування кнопкою Застосувати.

Налаштування L2TP підключення

  1. Тип WAN підключення - L2TP
  2. ТАК
  3. автоматично- ставимо крапку на ТАК
  4. Ім'я користувача та пароль- логін та пароль з договору
  5. VPN сервер -
  6. Інші параметри можна не змінювати. В ім'я хоста впишіть щось англійською. Збережіть налаштування.

Налаштування PPTP (VPN) під час автоматичного отримання локальної IP-адреси

  1. Тип WAN-підключення: PPTP
  2. Включити WAN, Включити NAT, Включити UPnP - ставимо всюди ТАК
  3. Отримати IP адресу та підключитися до DNS автоматично- ставимо крапку на ТАК
  4. Ім'я користувача:Ваш логін за договором
  5. Пароль:Ваш пароль за договором
  6. вводимо ip-адресу або назву vpn-серверу за договором
  7. Зберігаємо налаштування кнопкою Застосувати.

Налаштування PPTP (VPN) за статичною локальною IP адресою

  1. Тип WAN-підключення: PPTP
  2. Отримати IP адресу та підключитися до DNS автоматично- ставимо крапку на Ні
  3. IP адреса:Вбиваємо вашу IP адресу за договором
  4. Маска підмережі:Вбиваємо маску за договором
  5. Основний шлюз:Вбиваємо шлюз за договором
  6. DNS сервер 1:і DNS сервер 2:вводьте сервера вашого провайдера (Ростелеком Київ DNS 1: 195.162.32.5 DNS 2: 195.162.41.8)
  7. Ім'я користувача:Ваш логін за договором
  8. Пароль:Ваш пароль за договором
  9. Сервер Heart-Beat або PPTP/L2TP(VPN):вводимо ip-адресу або назву vpn-серверу за договором
  10. Зберігаємо налаштування кнопкою Застосувати.

NAT при автоматичному отриманні IP-адреси (DHCP)

  1. Тип WAN-підключення:Динамічний IP
  2. Зберігаємо налаштування кнопкою Застосувати

Перевірка статусу підключення до Інтернету

Збереження/відновлення настройок роутера

Після налаштування, рекомендується зберегти їх, щоб у разі виникнення проблем, можна було їх відновити. Для цього необхідно зайти у вкладку Додаткові налаштування, меню Адміністрація, вкладка Відновити/Зберегти/Завантажити установки.

  • Для збереження поточних настройок роутера необхідно натиснути кнопку Зберегти. Файл з налаштуваннями буде збережено у вказаному місці на жорсткому диску.
  • Для відновлення налаштувань налаштувань із файлу, необхідно натиснути кнопку виберіть файл, вказати шлях до файлу з налаштуваннями, потім натиснути кнопку Відправити.

Увага! Натискання кнопки Відновитипризведе до відновлення заводських налаштувань!
